Walkie Talkie
无线电原理
电磁波：
通过电场与磁场振荡传播能量，无需介质（真空中光速传播：3×10⁸ m/s）。
频率（f）与波长（λ）：
c=f×λ（c=光速），频率越高，波长越短，穿透力越强，但绕射能力越弱。
调制技术：
模拟调制：AM（调幅，易受干扰）、FM（调频，音质好）
数字调制：FSK（频移键控）、QPSK（正交相移，高效抗噪）
对讲机原理
发射端：麦克风声音 → 电路转换为电信号 → 调制到无线电波（载波）→ 天线发射
接收端：天线接收信号 → 解调还原声音 → 喇叭输出
半双工通信：同一时间只能一方讲话（类似“按讲”模式）。

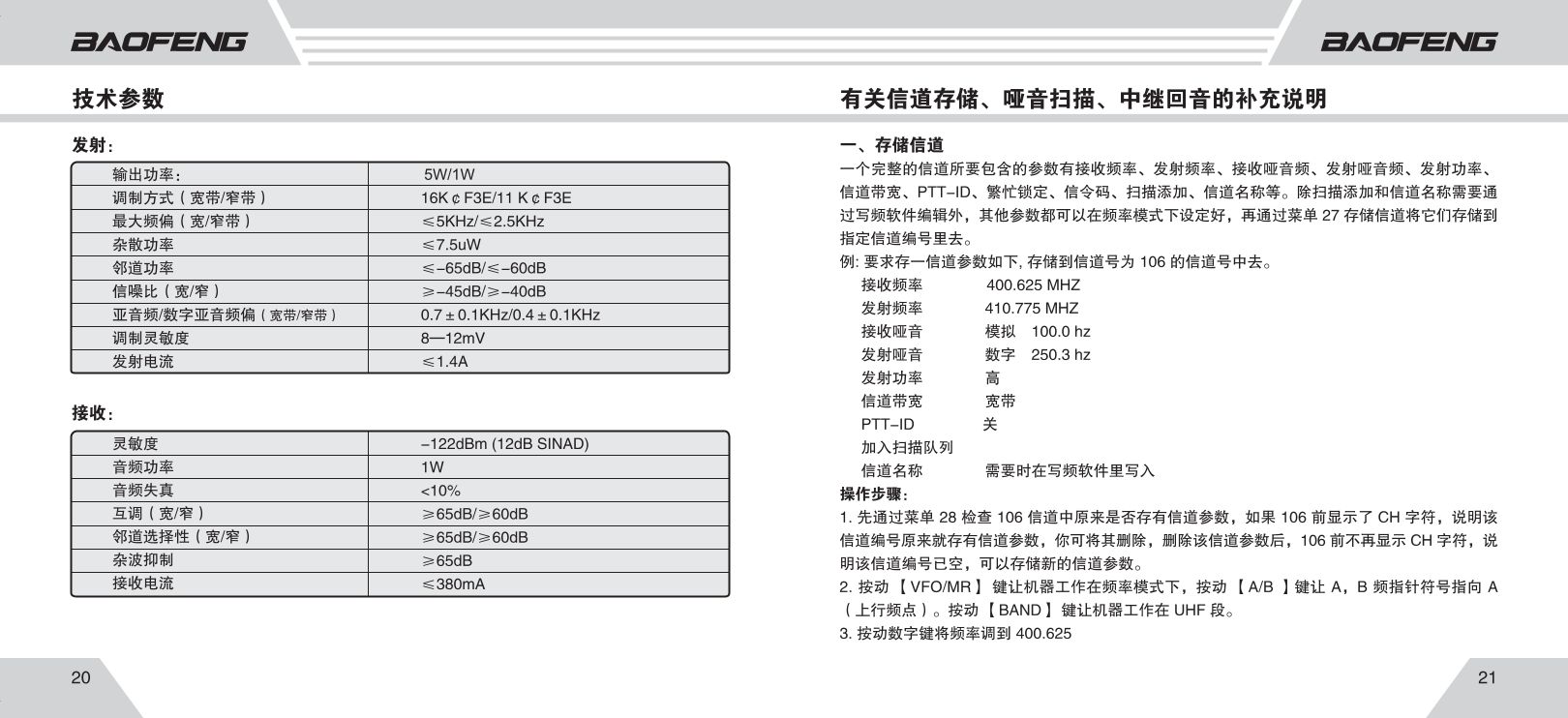

关键参数
功率（W）
功率越大越耗电，功率翻倍 ≠ 距离翻倍！实际距离仅增加约40%（因信号衰减遵循平方反比定律）
| 功率范围 | 设备类型 | 覆盖距离 | 常见场景 | 法规要求 |
|---|---|---|---|---|
| 0.1-0.5W | 玩具对讲机 | 100-500米 | 儿童玩具、酒店客房机 | 中国409MHz/欧盟PMR446强制≤0.5W |
| 1-2W | 民用手持机 | 市区1-3公里，开阔地3-5公里 | 小区物业、商场调度 | 美国FRS频段≤2W |
| 3-5W | 专业手持机 | 市区2-5公里，开阔地5-10公里 | 工地通信、安保巡逻 | 需执照 |
| 6-10W | 车载台/船载台 | 市区5-10公里，开阔地20-50公里 | 出租车队、船舶通信 | 需执照并备案设备 |
| 25-50W | 基地台/中继台 | 覆盖半径30-100公里 | 山区中继、应急通信 | 严格执照审批 |
灵敏度
接收弱信号的能力（值越小越好，如-122dBm）
| 灵敏度范围 | 设备类型 | 实际表现 |
|---|---|---|
| -118 ~ -120 dBm | 低端玩具对讲机 | 市区易丢信号，郊区通话断续 |
| -122 ~ -124 dBm | 民用专业机（主流） | 满足日常5公里内稳定通话 |
| -126 ~ -130 dBm | 高端专业/业余机 | 弱信号接收强，适合山区/应急通信 |
| < -130 dBm | 军用/特殊设备 | 极弱信号捕获（如搜救行动） |
频段支持
| 频段 | 频率范围 | 特点 | 典型场景 | 通信距离 |
|---|---|---|---|---|
| UHF | 400-470 MHz | 穿透性强，绕射性弱 | 商场/酒店/工地 | 市区：0.5-3公里 开阔地：3-8公里（5W功率） |
| VHF | 136-174 MHz | 绕射性好，穿透性弱 | 林业/渔业/探险 | 市区：1-2公里 海上/山区：5-15公里（5W功率） |
信道数量
可存储的通信频率组（如16/128信道）
| 信道数量 | 设备类型 | 适用场景 |
|---|---|---|
| 8-16信道 | 入门民用/玩具机 | 家庭出游、小团队活动 |
| 32-64信道 | 商用专业机 | 物业安保、酒店调度、中型车队 |
| 128-256信道 | 高端业余/工程机 | 业余无线电、应急救援、大型活动保障 |
| 1000+信道 | 数字集群系统 | 公安/消防指挥网 |

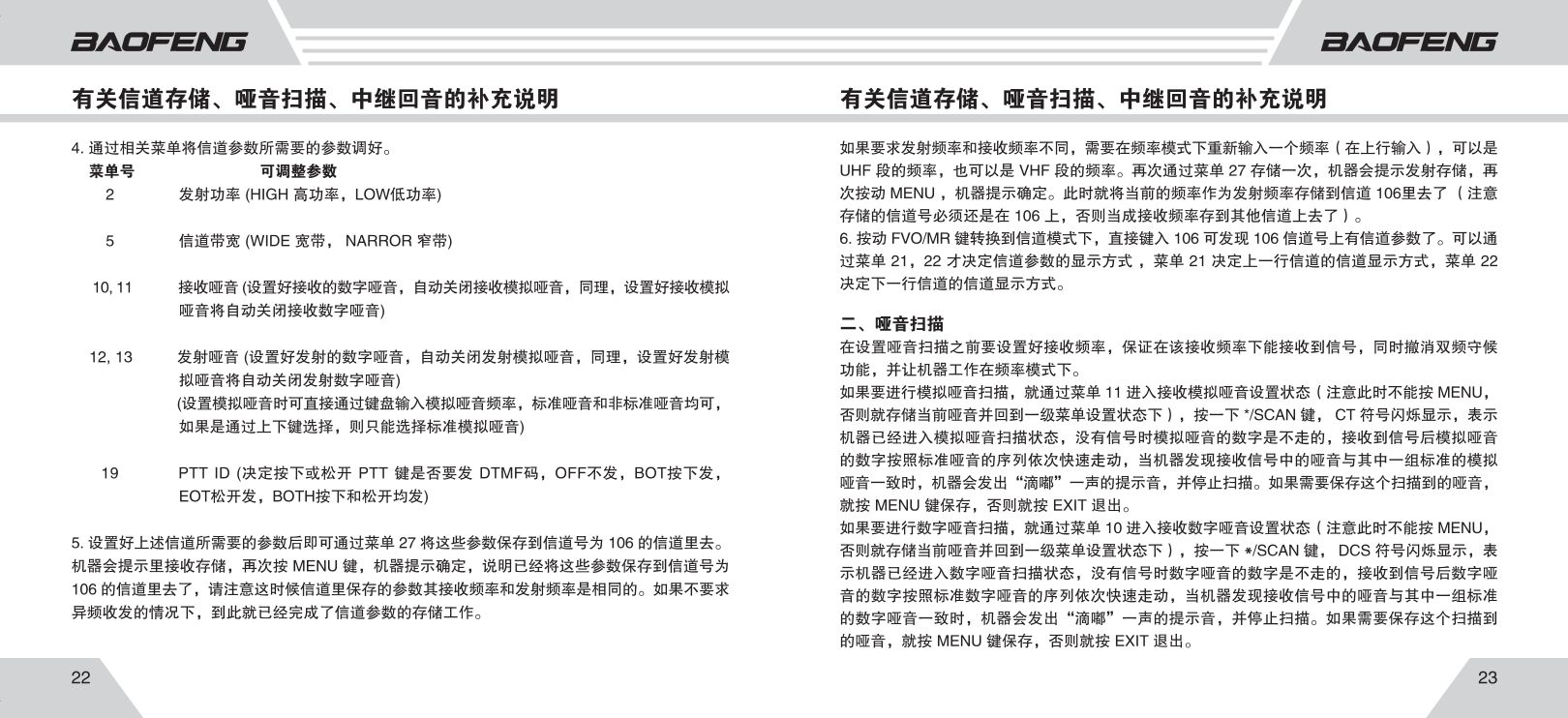

亚音（CTCSS/DCS）
“哑音”是对讲机通信中的一种静噪控制技术，专业术语称为 亚音频（CTCSS） 或 数字亚音（DCS）。它的作用是让对讲机在同频下，只有相同亚音的设备才能互通。
亚音类型
模拟哑音（CTCSS）： 附加一个 低频音频信号（如：67-254.1Hz），适用于业余无线电、车队调度
数字哑音（DCS）：附加一组 数字编码信号（D023N ~ D754I（共104组编码）），适用于专业通讯、抗干扰要求高的环境
哑音原理
发送方：在发射语音信号时，附加一个低频的亚音信号。
例如：设定发射哑音为 67Hz。
接收方：只有检测到相同的亚音信号时，才会打开扬声器输出声音。
如果对方未设置哑音或哑音不匹配，即使频率相同，你的对讲机也会保持静默。
合法使用
免执照机：必须使用预置的409MHz频段（中国20个频道），不可改装。
电磁兼容：医院/加油站禁用对讲机！
应急通信频段
由国际无线电联盟（ITU）分配给我国的应急通信直频频率：
CRSA（China）
V段：
144.100MHz +/-10KHz
145.000MHz +/-10KHz
U段：
433.000MHz +/-10KHz
433.500MHz +/-10KHz
在突发重大灾难应急救援时统一使用上述频率HAM可以守听
UV5R
双段、双显、双频、双守
双音多频DTMF编码 ；65-108mHZ FM收音机功能
快捷菜单操作模式；紧急报警呼叫功能
中转台接入1750音；模拟 / 数字亚音自动扫描
128组储存信道；ANI身份码发送
模拟亚音非标编辑功能；中续台转发证实功能
安全提示
务必先安装天线再开机，否则按发射键（PTT）可能烧毁功放模块。

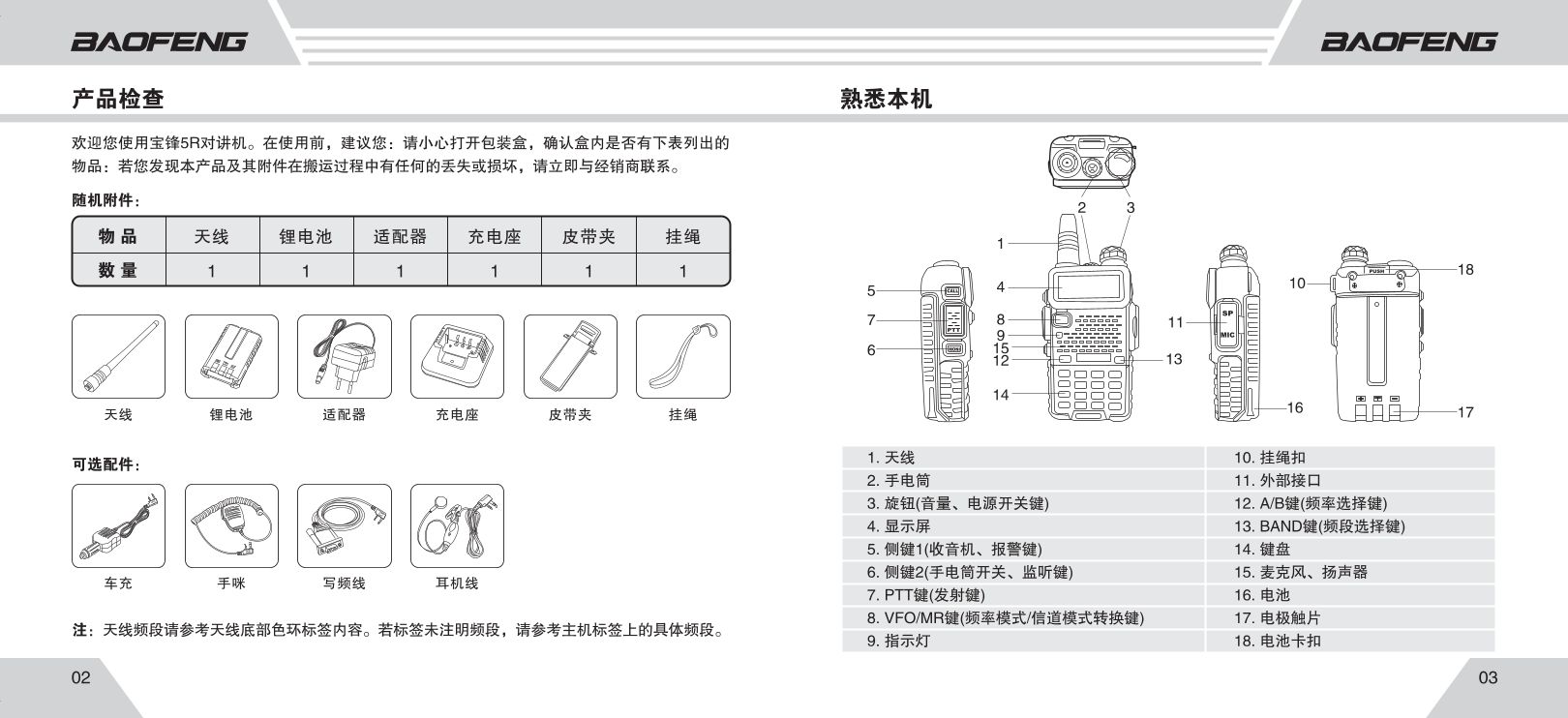

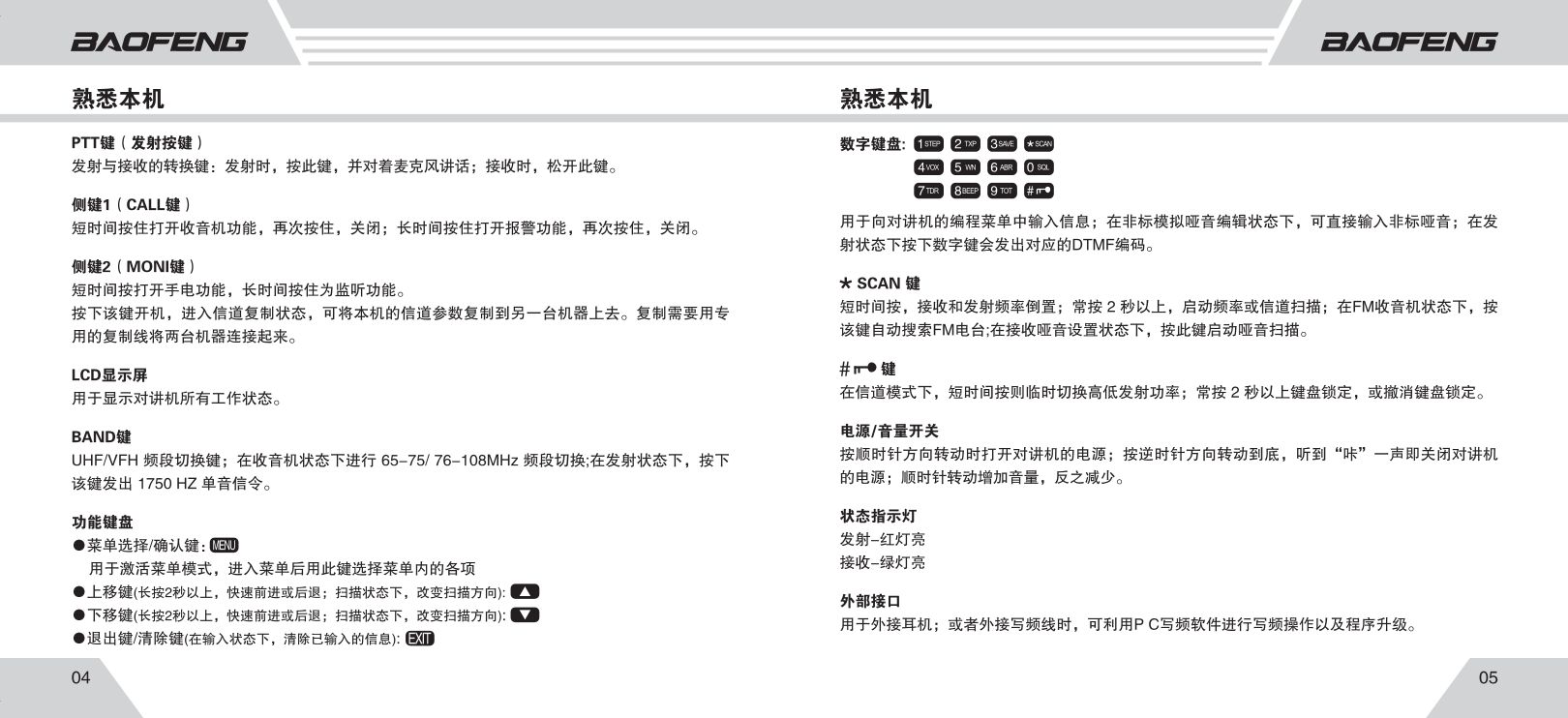

功能键介绍
顶部
天线：SMA母头
手电筒：白光
旋转钮：音量、电源开关
正面
VFO/MR（橙色）：频率/信道模式切换（频率模式用于手动调频，信道模式调用预设频道）
A/B（蓝色）：上下频切换键
BAND：U/V频段切换（U段 400-470MHz / V段 136-174MHz）
MUEN：菜单设置，输入数字会切换到对应数字的菜单设置下
EXIT：退出
SCAN（*）：接收和发射频率倒置；长按扫描频率/信道/电台
- 接收和发射频率倒置（又称倒频）：上行频率为434MHz、下行频率为439MHz时，采用倒频后，接收方使用434MHz接收信号，同时用439MHz发送信号。
存储信道：输入频率后，按 MENU 键 → 输入菜单号 27（信道存储） → 选择信道 → 按 MENU 确认。
钥匙键（#）：单按切换高低发射功率（显示L低功率）；长按键解锁
左侧
CALL：收音机、报警键
PTT：发射键
MONI：手电筒开关、监听键
右侧
SP：外部接口
MIC：麦克风接口

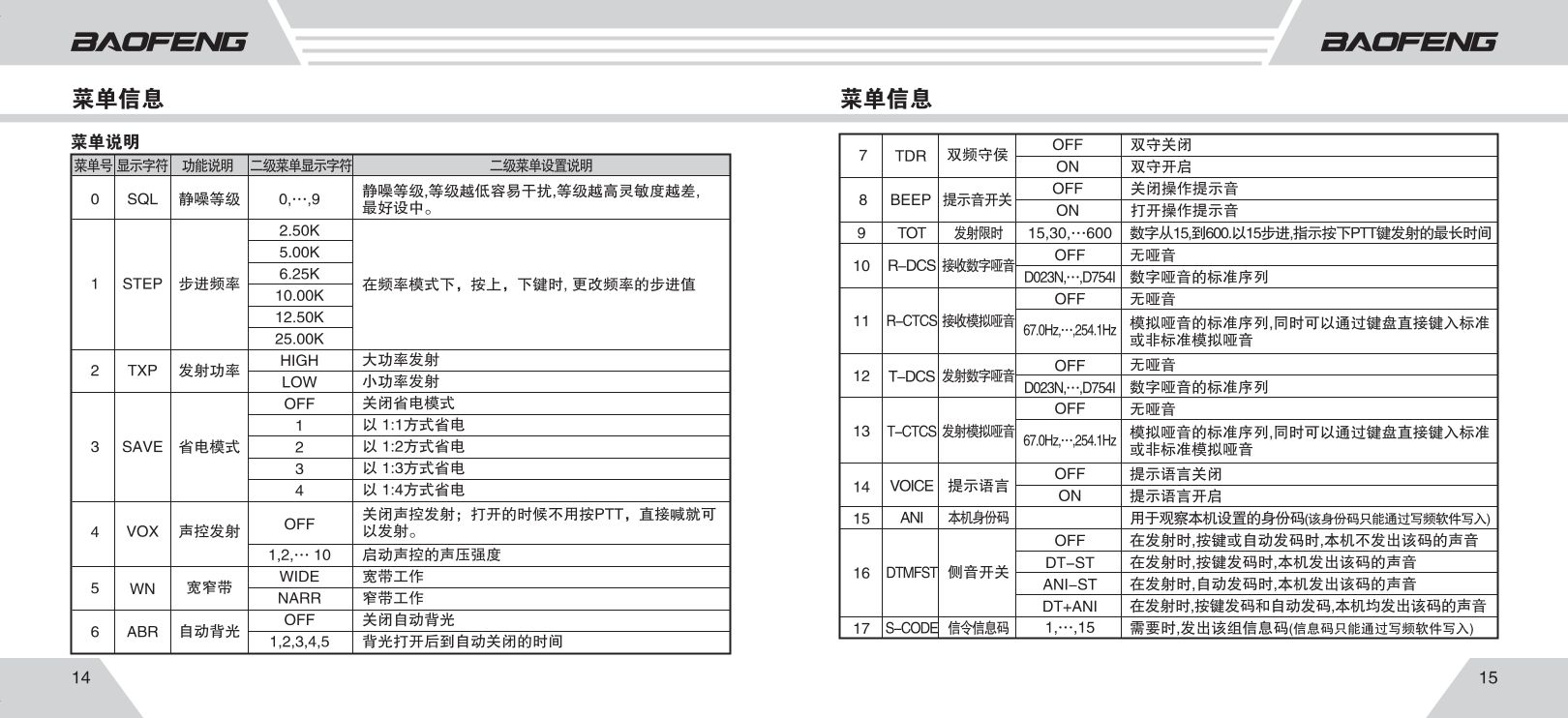

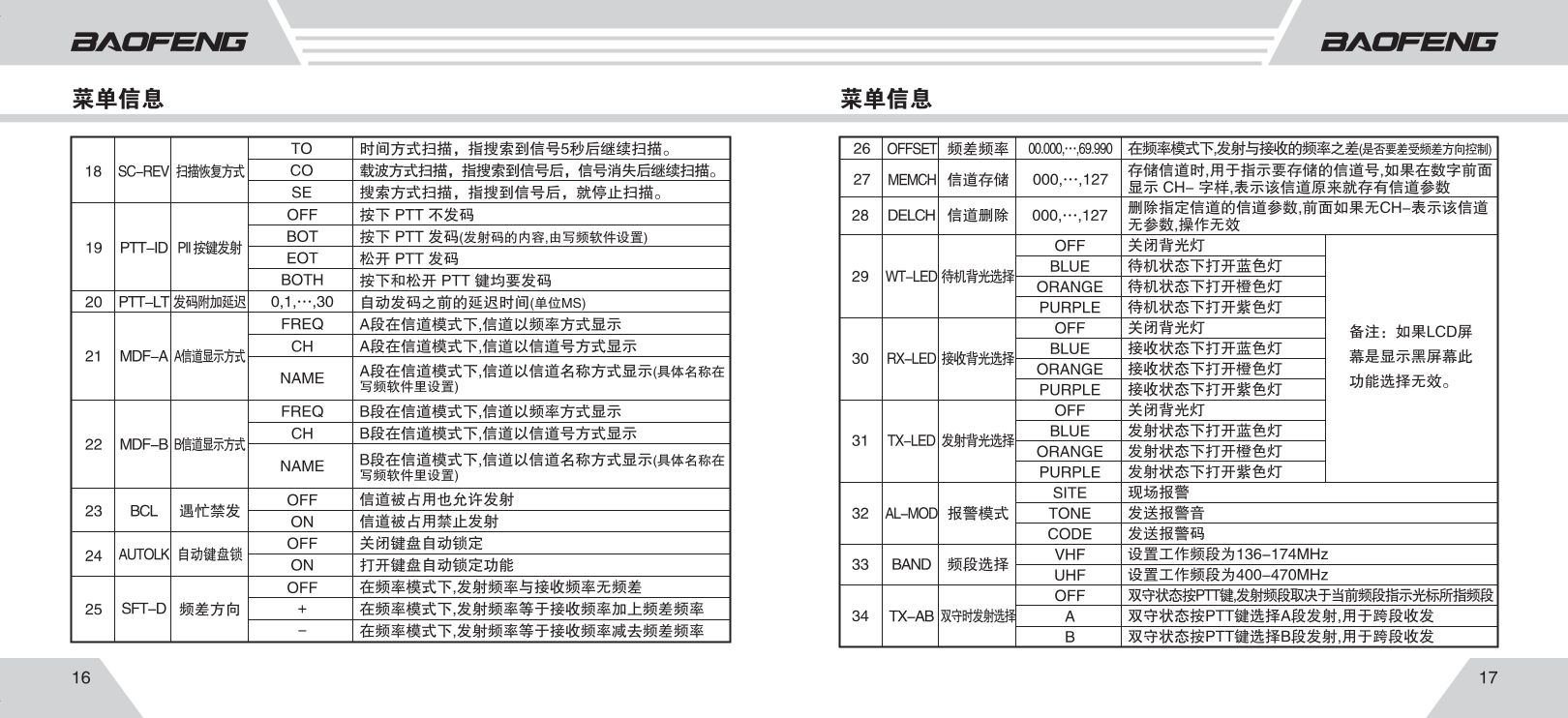

设置说明
省电设置
非联系时段关机模式
（菜单1）TXP：发身功率 LOW（1W）HIGH（5W）
- 距离近可用LOW省电，距离远切换HIGH。
（菜单3）SAVE：省电模式 （1～4档）
（菜单6）ABR：自动背光（OFF）
（菜单8）BEEP：提示音关闭（OFF）
（菜单10）R-DCS：接收数字哑音（OFF）
（菜单14）VOICE：提示语言（OFF）默认CHI
（菜单18）SC-REV：扫描恢复方式（CO）
通话结束后自动恢复扫描，平衡了响应速度和省电需求
避免 TO 模式因固定 5 秒等待产生无效耗电，或 SE 模式需手动恢复的麻烦。
防误触设置
（菜单9）TOT：发身限时
- 单次发射最长 60~120秒（防误触 PTT 持续耗电，默认 180 秒过长，改60秒）
（菜单24）AUTOLK：自动键盘锁（ON）预防误触
常用操作
（#）钥匙键：单按开启低功率发射（显示L）；长按可以上锁，再长按解锁。
通信优化设置
静噪等级（SQL）调节建议：
山区/弱信号区：设为 1-2（降低阈值，接收微弱信号，但可能收噪音）。
平原/强信号区：设为 3-5（屏蔽背景噪音）。
⚠️ 注意：SQL=0 会持续接收噪音，严重耗电！
选择清晰频道
推荐频率（避开干扰）：
UHF：430-440MHz（如 433.500MHz）
VHF：144-148MHz（如 145.500MHz）
注意：提前与队友约定备用频道（如主频被干扰切到副频）。
设置亚音码（CTCSS/DCS）
设置路径：MENU → 13 (T-CTCS)/12 (T-DCS) → 选择相同亚音码
作用：过滤同频干扰信号，避免误唤醒对讲机耗电。
建议：常用亚音码（如 CTCSS 67.0Hz）或 DCS 023。
安全与应急设置
开启双守候（Dual Watch）
设置路径：MENU → 7(TDR) → ON
作用：同时监听主频道和应急频道（如预设的救援频段）。
省电提示：仅在危险区域开启，平时关闭。
